「家のコンセントの電気」と「スマホの電池の電気」。実はこの2つ、その「流れ方」がまったく異なるのをご存知ですか？
この「流れ方」の違いが、直流（DC） と 交流（AC） の正体です。そして、この2つの電流を相互に変換するために不可欠なのが、『整流器』 と 『インバータ』 という装置なのです。
この記事では、
- 直流と交流の基礎知識
- 整流器の仕組みと役割
- インバータの仕組みと役割
- 両者の明確な違い
を、図や具体例を交えながらわかりやすく解説します。
この記事を読めば、電気製品が動く背景にある技術の一端がしっかり理解できるようになります。
それでは、まずは直流と交流の違いから見ていきましょう！
基本のキ！「直流（DC）」と「交流（AC）」の概念
整流器とインバータの役割を理解する上で、その変換対象である直流と交流の本質的な差異を把握することは不可欠です。
ここでは、両者の基本的な性質と特徴について解説します。
直流（DC）とは？電池に代表される一方通行の電流
直流（DC: Direct Current）は、時間が経過してもその極性と方向が変化しない電流を指します。 具体的には、電位の高い正極（+）から電位の低い負極（-）へ向かって、一方向に定常的に流れ続けます。
電圧が一定に保たれるという特性上、回路内の各点における電位差が安定しています。
このため、集積回路（IC）やマイクロコントローラをはじめとするほとんどの電子機器は、安定した動作を実現するために直流電源を必要とします。乾電池やリチウムイオンバッテリー、太陽電池などが代表的な直流電源です。
交流（AC）とは？コンセントから来る往来する電流
交流（AC: Alternating Current）は、時間とともにその大きさと方向が周期的に反転する電流です。 一般家庭や商業施設のコンセントから供給される商用電源は、この交流に該当します。
例えば、日本の場合、1秒間に50Hzまたは60Hzという周波数で正弦波状に電圧・電流の極性が反転しています。この反転は非常に高速であるため、白熱電球やモーターなどの負荷では、点滅や動作の中断を感じさせることはありません。
交流の最大の利点は、変圧器を用いることで効率的に電圧の昇降が可能な点にあり、発電所から遠隔地へ電力損失を低減させながら送電することを可能にしています。
【一目瞭然】直流と交流の違い比較表
直流と交流の核心的な差異を、以下の比較表に整理しました。
この理解は、次項で説明する電力変換装置の必要性を理解するための基礎となります。
| 特性 | 直流（DC） | 交流（AC） |
|---|---|---|
| 定義 | 方向と大きさが不変の電流 | 方向と大きさが周期的に変化する電流 |
| 電圧波形 | 一定値（平坦） | 正弦波（日本では50/60Hz） |
| 送電効率 | 長距離送電には不向き | 変圧が容易で長距離送電に適する |
| 主な電源 | 電池、蓄電池、DC電源装置 | 商用電源（コンセント）、発電機 |
| 電気的極性 | 固定（+ / -） | 交替（N / L） |
| 主な用途 | 電子回路、LED、省エネ機器 | 一般家電、産業用モーター、照明 |
このように、直流と交流はその根本的な性質において明確に区別されます。
現代の電力システムは交流を基盤としつつ、末端の電子デバイスは直流で動作するため、この異なる電流形態を相互に変換する技術が必須となります。
次章では、交流を直流に変換する整流器の仕組みについて詳しく見ていきましょう。
整流器とは？交流を直流に変換する装置
整流器とは、その名の通り、電流を「整え」、交流（AC）を直流（DC）に変換するための電力変換回路、または装置の総称です。
この変換プロセスは、電子デバイスが正常に動作するための基盤を形成しています。なぜなら、前述の通り、家庭やオフィスに届く電力は交流ですが、内部の精密な半導体素子を駆動させるには、方向と大きさが一定した直流が必要不可欠だからです。
整流器の核心は、一方方向にのみ電流を流す性質を持つダイオードという半導体素子にあります。
このダイオードを巧みに配置・利用することで、交流電流の波形から片側の成分を除去し、脈流（パルス状の直流）を生成します。
心臓部はダイオード！整流器の仕組み
整流器が交流を直流に変換する仕組みの核心は、ダイオードの整流作用、すなわち「一方通行」の電気の流れを実現する特性にあります。
この作用を利用した整流のプロセスは、以下の4ステップで説明できます。
1. 交流の入力
まず、コンセントから流れてくる交流電流が整流器に入力されます。この電流は、時間とともに向きと大きさが変化する波（正弦波）の形をしています。
2. ダイオードによる整流（核心工程）
入力された交流波形がダイオードを通ると、その一方通行の特性によって、波の片側（例えば正の部分）だけが通過し、反対側（負の部分）は遮断されます。これが整流の本体です。
3. 脉流の出力
ダイオードを通り抜けた後の電流は、連続していない、脈打つような直流（これを脉流と呼びます）に変化しています。この脉流は、そのままでは電子機器の電源として不安定です。
4. 平滑化（付随工程）
最後に、コンデンサなどの部品からなる平滑化回路がこの脉流の凹凸をならし、滑らかで安定した純粋な直流へと整えます。
この一連の流れ——「交流入力 → ダイオードによる整流 → 脉流の発生 → 平滑化 → 安定直流の出力」——が、整流器の基本的な仕組みです。
主要2方式で理解する：半波整流と全波整流（ブリッジ整流）
整流器の回路方式は、主に半波整流と全波整流の2つに大別されます。これらの方式は、変換効率と回路構成の面で明確な違いがあります。
| 方式 | 半波整流 | 全波整流（ブリッジ整流） |
|---|---|---|
| 使用ダイオード数 | 1個 | 4個（ブリッジ構成） |
| 動作原理 | 交流入力の半サイクルのみを通過させ、他方を完全に遮断する。 | 交流入力の正負両方の半サイクルを、常に正の向きになるよう変換する。 |
| 出力波形 | 波形の半分が欠落した、間欠的なパルス波。 | 波の間隔が詰まった、連続性の高い脈流。 |
| 変換効率 | 低い（理論上限約40.5%） | 高い（理論上限約81%） |
| 特徴・用途 | 回路が簡単で安価だが、リップル（脈動）が大きい。ごく簡単な回路や、極小電力用途。 | 効率が良く一般的。ブリッジ整流はその代表的な回路方式。ほとんどのACアダプタや電源回路に採用。 |
この比較からわかるように、全波整流、特にブリッジ整流回路は、効率の良さから現代の電子機器の電源部において整流器として広く採用されている方式です。
私たちの身近にある整流器の應用例
このようにして交流を直流に変換する整流器は、私たちの生活の至る所で重要な役割を果たしています。
その應用例は多岐にわたります。
1. スイッチングACアダプタ / 電源タップ
スマートフォンやノートパソコンの充電器、家電製品の外部電源です。コンセントの交流を、機器ごとに必要な直流に変換するのが主な役目です。内部では、全波整流（ブリッジ整流） が一般的に用いられています。
2. 各種家電製品の内部電源回路
テレビ、オーディオ機器、デスクトップパソコンなど、コンセントから直接電源を取る機器の内部には、必ずと言っていいほど整流器を内蔵した電源回路基板が存在します。
3. 自動車のオルタネータ
エンジンで発電した交流を、バッテリー充電や車載電子機器で使用できるように直流に変換するための大電流用整流器（ダイオードモジュール）が組み込まれています。
このように、整流器は、現代の電気文明を縁の下で支える、なくてはならない存在なのです。
インバータとは？直流を交流に変換する装置
前章で解説した整流器が「交流→直流」の変換を担うのに対し、インバータはその全く逆の変換、すなわち直流（DC）を交流（AC）に変換する装置です。
太陽光発電や電気自動車（EV）など、直流電源を利用した現代技術の要となる存在です。
インバータの必要性：直流を交流に戻す場面とは？
私たちの社会の電力系統（グリッド）は交流を基盤として構築されています。
一方で、太陽電池や電気自動車（EV）の大容量バッテリー、家庭用蓄電池など、多くの新しいエネルギー技術は直流で電力を生み出し、蓄えます。この「直流で生み出され、蓄えられる電力」と「交流を基盤とする社会システム」の間にある溝を埋めるのが、インバータの根本的な必要性です。
わかりやすく解説！インバータの仕組み
インバータの仕組みは、一見複雑ですが、その核心は 「高速なスイッチング」 にあります。直流を交流に「作り変える」ために、パワー半導体スイッチ（IGBTやパワーMOSFETなど）と呼ばれる部品が重要な役割を果たします。
このプロセスは、以下の3つのステップで考えると理解しやすいでしょう。
1. 直流の入力
太陽光パネルや蓄電池などから、直流の電力が供給されます。
2. スイッチングによる交流の生成（核心工程）
複数のパワー半導体スイッチを、極めて高速で精密にオン/オフさせます。これにより、直流電流の流れを断続的に切り替え、プラスとマイナスが交互に繰り返される電流の流れ（矩形波）を生成します。これが交流の礎となります。
3. 波形の整形（フィルタリング）
スイッチングで生み出されたばかりの矩形波は、角ばった波形のため、そのままでは多くの機器で使用できません。
この後、フィルタ回路を通すことで、滑らかで連続した、電力系統と同じ正弦波（サイン波） へと整形され、高品質な交流電力として出力されます。
この 「直流入力 → スイッチングによる疑似交流生成 → フィルタリングによる正弦波整形」 という一連の流れが、インバータの基本的な仕組みです。
インバータが支える現代技術：太陽光発電からEVまで
上述した高度な仕組みを持つインバータは、現代の核心技術を支えるキーデバイスとして、以下の分野で不可欠な存在となっています。
- 太陽光発電システム：太陽光パネルで発電した電力は直流です。これを家庭で使用したり、電力会社に売電（系統連系）したりするためには、交流100V（または200V）に変換する必要があります。
- 電気自動車（EV）・ハイブリッド車（HV）：車載の大容量バッテリーは直流電源です。この電力で駆動するモーターは交流モーターであることが多く、効率的に回転力を制御するために、インバータが直流を所定の周波数・電圧の交流に変換します。
- UPS（無停電電源装置）：停電時にはバッテリー（直流）に切り替わりますが、接続されているパソコンやサーバーなどの機器は通常、交流で動作します。インバータが直流を交流に変換することで、機器の動作を継続させます。
- 家庭用蓄電池システム：EVと同様に、家庭用蓄電池に貯めた直流の電力を、家電製品で使う交流100Vに変換する役割もインバータが担っています。停電時でも日常の生活を守るための非常用電源として、その信頼性が求められる領域です。
このように、直流電源の有効利用を可能にし、現代のエネルギー社会を支えるために、インバータは必要不可欠な技術なのです。

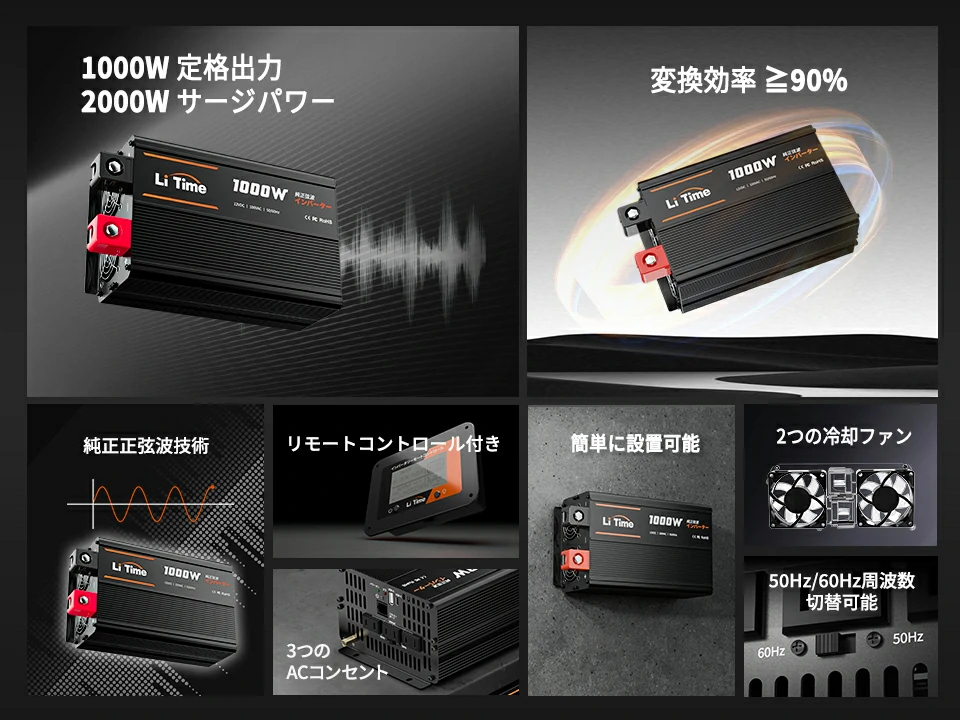

LiTimeインバーター 主要モデル比較表
| 特徴・仕様 | 12V 1000W モデル | 12V 2000W モデル | 12V 3000W モデル |
|---|---|---|---|
| 定格/サージ出力 | 1000W / 2000W | 2000W / 4000W | 3000W / 6000W |
| 出力波形 | 純正弦波 | 純正弦波 | 純正弦波 |
| 高変換効率 | 90%～ | 90%～ | 90%～ |
| 主な出力ポート | AC×3, USB-A×1, USB-C×1 | AC×4, USB-A×1, USB-C×1 | AC×4, USB-A×1, USB-C×1 |
| 表示・操作 | LCDリモコン付属 (約4.5m) | LCDリモコン付属 (約4.5m) | LCDリモコン付属 (約4.5m) |
| 周波数切替 | 50Hz / 60Hz | 50Hz / 60Hz | 50Hz / 60Hz |
| 冷却システム | デュアル冷却ファン | デュアル冷却ファン | デュアル冷却ファン |
| 動作温度範囲 | -20°C ～ 40°C | -20°C ～ 40°C | -20°C ～ 40°C |
| 推奨用途 | 車中泊, キャンプ, 小型家電 | 電子レンジ, 炊飯器, オフグリッド | 冷蔵庫, 大型家電, 船舶 |
LiTimeインバーターの共通核心メリット：
- 純正弦波出力： 繊細なデジタル家電やモーター駆動の機器にも安心してご使用いただけます。
- 90%～の高変換効率： バッテリーの貴重な電力をロスなくAC電力に変換し、効率的にご利用いただけます。
- LCDリモコン標準装備 (約4.5m)： 離れた場所からでも、入力電圧や出力電力、バッテリー残量を確認し、簡単に電源のオン/オフ操作が行えます。
- 充実した保護機能： 過負荷、過熱、短絡など、万一の状況から機器とバッテリーを守ります。
LiTimeインバーターのモデル選びのポイント：
- 1000Wモデル： スマホやノートPC、小型家電の同時利用など、車中泊やキャンプでの基本的な電力確保に最適です。
- 2000Wモデル： 電子レンジや炊飯器といった本格的な家電を使用したい方に。4000Wの高いサージ出力でモーターの起動にも余裕があります。
- 3000Wモデル： 家庭用冷蔵庫や大型工具など、ほとんどの家電製品を動かしたい方向け。オフグリッド生活や大規模な非常用電源としての核心となる性能を発揮します。
まとめ
本記事では、直流（DC） と交流（AC） の基本から、それらを相互に変換する整流器とインバータの仕組みと應用例、そしてその違いまでを詳しく解説してきました。
- 直流は電池に代表される「一方通行」の電流であり、交流はコンセントに来る「往来する」電流です。
- 整流器は、交流を直流に「整える」装置（AC→DC）で、その核心はダイオードにあります。あらゆる電子機器の電源アダプタなどに不可欠です。
- インバータは、直流を交流に「逆転させる」装置（DC→AC）で、その核心は半導体スイッチング素子です。太陽光発電や電気自動車（EV）、家庭用蓄電池システムなど、現代のエネルギー技術を支えるキーデバイスです。
これら2つの装置は、変換方向が正反対であり、使用する核心部品も主な用途も異なります。しかし、それぞれが独自の役割を果たし、時にはシステム内で相互に補完し合うことで、私たちの便利で豊かな電気生活、そして持続可能な社会の基盤を縁の下から支えているのです。
FAQ
1. 整流器とインバータは互いに代用できますか？
いいえ、まったく代用することはできません。
それは、整流器（AC→DC）とインバータ（DC→AC）とが、「正反対の機能」 を持つ装置であるためです。
例えるなら、「一方通行の道」を「双方向の道」に変える装置と、その逆の装置を取り違えて使うようなもので、機能しないばかりか、機器を破損させる危険性さえあります。
それぞれの役割を理解し、目的に合った装置を選択することが重要です。
2. 整流器と蓄電池の違いは何ですか？
この二つは、根本的に役割が異なる別物です。
- 整流器は、電流の「形態」を変換する装置です。交流という形の電気を、直流という形に「加工する」のがその役割です。
- 蓄電池は、電気そのものを「蓄え、放出する」装置です。電気の形（直流）を変えるのではなく、エネルギーを「貯金」しておき、必要な時に取り出す役割を担います。
整流器が「工場」だとすれば、蓄電池は「倉庫」に例えることができるでしょう。
3. インバータとは？コンバーターとはどう違うの？
- インバータ（逆变器） は、直流を交流に変換する装置に特化した名称です。変換方向が DC → AC に限定されています。
- コンバータ（变流器） は、電気の形態（電圧、周波数、波形など）を変換する装置の総称です。
つまり、インバータはコンバータの一種といえます。
コンバータには、他にも直流の電圧を変換するDC-DCコンバータや、交流の周波数を変換する周波数コンバータなどがあります。つまり、「インバータ」は役割が特定された呼び方、「コンバータ」はより広いカテゴリーを指す呼び方と理解するとわかりやすいでしょう。
