MPPTチャージコントローラー接続ガイド:効果的な太陽光発電

zhanzihao 31 Oct 2024 0件のコメント
チャージ コントローラー

ソーラーチャージコントローラーは、太陽光発電システムの重要なコンポーネントです。太陽光パネルから得られた電力を蓄電池に適切に充電し、過充電や過放電から保護する役割を果たします。このブログでは、ソーラーチャージコントローラーの接続方法と注意点について詳しく解説します。初めての方でも理解しやすいように、ステップバイステップで説明しますので、ぜひ参考にしてください。

ソーラーチャージコントローラーの役割

ソーラーチャージコントローラーは、太陽光発電システムにおいて非常に重要な役割を果たします。

  • 電力の管理
  • 過充電防止
  • 過放電防止
  • システムの効率向上
  • 情報の提供
  • 安全性の確保

1.電力の管理

ソーラーチャージコントローラーは、太陽光パネルから得られた電力を蓄電池に適切に充電するための管理を行います。これにより、電力供給の効率を最大化し、システム全体のパフォーマンスを向上させます。

2.過充電防止

蓄電池が満充電になると、それ以上の電力を受け取ると損傷を引き起こす可能性があります。コントローラーは、蓄電池がフル充電になった際に充電を自動的に停止し、過充電から保護します。

3.過放電防止

蓄電池の電圧が低下しすぎると、過放電が発生し、バッテリーの寿命が縮む原因となります。ソーラーチャージコントローラーは、一定の電圧以下に蓄電池が低下しないように監視し、必要に応じて電力の供給を制限します。

4.システムの効率向上

適切な充電管理により、ソーラーチャージコントローラーはエネルギーのロスを最小限に抑え、太陽光発電システムの全体的な効率を向上させます。これにより、日中に得られるエネルギーを最大限に活用できます。

5.情報の提供

多くのソーラーチャージコントローラーは、リアルタイムでのデータ表示機能を持っています。例えば、充電状態、バッテリーの電圧、発電量などの情報を提供し、ユーザーがシステムのパフォーマンスを把握しやすくします。

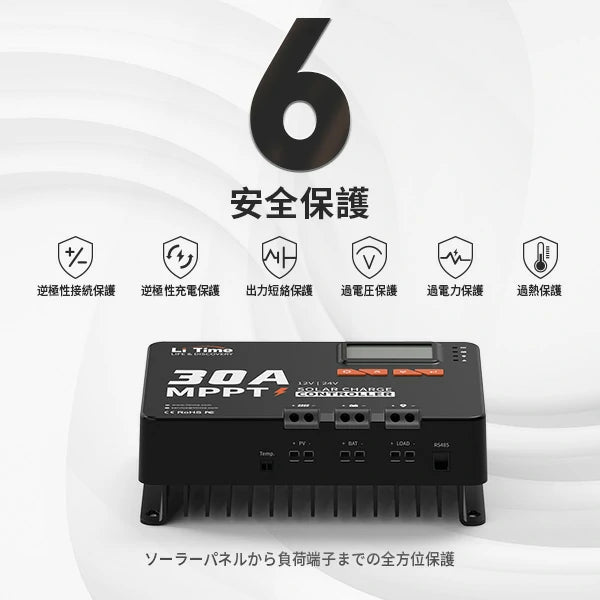

6.安全性の確保

LiTimeのソーラーチャージコントローラーは、PV逆接続保護、バッテリー逆接続保護、負荷短絡保護、過電圧保護、過負荷保護、過熱保護、過放電保護からシステムを保護するための安全機能を備えています。これにより、長期間にわたって安全に使用することができます。

チャージコントローラー

ソーラーチャージャーコントローラーは必要ですか?

ソーラーパネルからバッテリーに充電する際、チャージコントローラーは欠かせない存在です。その理由は以下の三点です。

1.過充電の防止

バッテリーには耐えられる電圧の上限があります。ソーラーパネルを直接バッテリーに接続すると、満充電になっても電圧が上昇し続け、バッテリーの正極が劣化します。この過充電は、電流量の減少やバッテリーの寿命を短くする原因となります。チャージコントローラーを介せば、バッテリーの上限電圧を超えないように制御してくれるため、過充電から守ってくれます。

2.過電流の防止

バッテリーは電圧だけでなく、流れる電流の量にも限界があります。チャージコントローラーなしでソーラーパネルからの電流がバッテリーの耐えられる上限を超えると、内部でガスが発生し、膨張や爆発の危険性が高まります。しかし、チャージコントローラーがあれば、バッテリーに流れる電流を適切に制限し、これらのリスクを防ぐことができます。

3.逆流の防止

チャージコントローラーは逆流を防ぐ機能も持っています。ソーラーパネルとバッテリーの両方がMPPTに接続されています。日没後はバッテリー電圧がPV電圧より高くなるため、電流が逆流する恐れがあります。MPPTの逆充電機能によりバッテリーがソーラーパネルに充電されなくなります。

以上の理由から、ソーラーパネルとバッテリーを接続する際には、必ずチャージコントローラーを使用することが重要です。安全で効率的な充電を実現するためには、しっかりとした理解と取り扱いが求められます。

チャージコントローラー

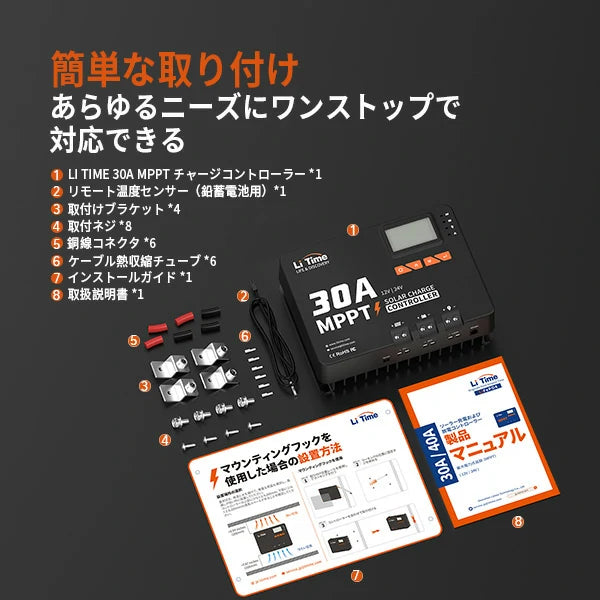

ソーラーチャージコントローラー接続に必要なもの

ソーラーチャージコントローラーを正しく接続するためには、以下のアイテムが必要です。

  • ソーラーパネル
  • 蓄電池
  • ソーラーチャージコントローラー
  • 接続ケーブル
  • 端子・コネクター
  • ヒューズ/ブレーカー
  • マルチメーター
  • 取り扱い説明書
  • 工具(ドライバー、ペンチ、ワイヤーストリッパーなど)

1.ソーラーパネル

発電を行うための太陽光パネル。選ぶパネルは、システムの出力に合わせたものを選定します。

2.蓄電池

ソーラーパネルから得た電力を保存するためのバッテリー。一般的にはリチウムイオンバッテリーや鉛蓄電池が使用されます。

3.ソーラーチャージコントローラー

ソーラーパネルと蓄電池をつなぎ、充電管理を行うための機器。適切な種類(PWMまたはMPPT)を選ぶことが重要です。

※ソーラーチャージコントローラーを選ぶ際、一般的にはMPPT(最大電力点追従)コントローラーがおすすめです。

4.接続ケーブル

ソーラーパネル、チャージコントローラー、蓄電池を接続するためのケーブル。耐候性や電流容量に応じたケーブルを選ぶ必要があります。

5.端子・コネクター

ケーブルを接続するための端子やコネクター。適切なサイズとタイプを選ぶことで、安全な接続が可能です。

6.ヒューズ/ブレーカー

システムを過電流から保護するためのヒューズ。適切な定格のヒューズを設置することで、安全性が向上します。

7.マルチメーター

電圧や電流を測定するための道具。接続後の確認やトラブルシューティングに役立ちます。

8.取り扱い説明書

ソーラーチャージコントローラーやその他の機器の取り扱い説明書。正しい接続方法や設定手順を確認するために重要です。

9.工具

接続作業に必要な工具(ドライバー、ペンチ、ワイヤーストリッパーなど)。作業をスムーズに進めるために準備しておきましょう。

これらのアイテムを用意し、正しい手順で接続することで、ソーラーチャージコントローラーの効果を最大限に引き出すことができます。安全面にも十分配慮しながら作業を行いましょう。

チャージコントローラー

ソーラーチャージコントローラー接続手順

接続手順

ソーラーチャージコントローラーの接続は、正しい手順を守ることで安全かつ効率的に行えます。以下に、LiTime 30A MPPTチャージコントローラーを使用した接続手順を詳しく説明します。

  • バッテリーをに MPPT に接続
  • DC 負荷をMPPT に接続(非必須)
  • ソーラーパネルをMPPT に接続
  • 通信ポート(非必須)
  • リモート温度センサー (鉛蓄電池はオプション)

※すべての接続は、マイナス極を接続してから、プラス極を接続する。

1.安全対策の確認

接続作業を行う前に、必ず絶縁手袋を着用し、感電を防ぐためにヒューズやブレーカーを使用してください。ルールに従わないと、危険が潜んでいます。

2.バッテリーの接続

バッテリーのプラス端子をMPPTコントローラーのプラス端子に接続し、マイナス端子をマイナス端子に接続します。

MPPT

3.電力製品の接続(必要に応じて)

必要に応じて電力製品を接続します。

4.ソーラーパネルの接続

ソーラーパネルのマイナス端子のMC4ポートのワイヤでMPPTコントローラーのワイヤーコネクターに接続し、次にプラス端子も同様に接続します。



5.システムの確認

接続が完了したら、ブレーカーのボタンを押してシステムが正常に機能しているか確認します。LEDインジケーターが点灯すれば、接続が成功しています。

6.負荷の確認

戻るボタンを短く押すと、電球が点灯しDC負荷インジケーターも点灯します。LCD画面でバッテリーとソーラーパネルのリアルタイムの状態を確認できます。

MPPT

設定手順

1.デフォルト設定の確認

システムはデフォルトで12Vリチウムバッテリーモードに設定されています。バッテリー電圧がコントローラーのシステム電圧設定と一致しない場合、エラーコードが表示されます。

2.バッテリータイプの選択

メニューボタンを長押しして、リチウムバッテリーまたは他のバッテリータイプを選択します。

3.システム電圧設定

メニューボタンを短押ししてシステム電圧設定に入り、システムが12Vまたは24Vのどちらの電圧モードで動作するか決定します。

4.データの保存

メニューボタンを長押ししてデータを保存します。

MPPT

モバイルデバイスへの接続

1.アプリのダウンロード

アプリストアで「LiTime Solar」アプリをダウンロードするか、ユーザーマニュアルの QR コードをスキャンします。

2.デバイスの接続

Bluetooth 機能で携帯電話をMPPT充電コントローラーに接続します。

MPPT

3.リアルタイムモニタリング

接続後、ソーラーパネルの電圧やバッテリー電圧などのリアルタイムデータを確認できます。

4.設定の変更

設定インターフェイスでシステム電圧やバッテリータイプを設定し、[確認]をクリックしてデータを保存します。

MPPT

この手順に従うことで、ソーラーチャージコントローラーの接続と設定がスムーズに行えます。安全に作業を進めて、正しい接続を実現しましょう。

接続手順の動画

詳しい接続手順については、以下の動画をご覧ください。この動画では、LiTime 30A MPPT チャージコントローラーをバッテリーやソーラーパネルに接続する手順をわかりやすく説明しています。



接続時の注意点

1.安全第一:操作中は必ず絶縁手袋を着用し、感電を防ぐためにブレーカーを使用してください。

2.正しい接続順序:バッテリー、電力製品、ソーラーパネルを接続する際は、正しい順序で接続してください。まずバッテリーを接続し、次にソーラーパネルを接続します。

3.接続の確認:すべての接続がしっかりと行われているか確認し、緩んでいる端子や不良接続がないかをチェックします。

4.対応する電圧設定:MPPTコントローラーの設定が、使用するバッテリーの電圧と一致しているか確認してください。エラーコードが表示された場合は、設定を見直す必要があります。

5.環境への配慮:直射日光や湿気の多い場所での接続は避け、適切な環境で作業を行うようにしてください。

6.機器の適切な冷却:直流負荷で長時間使用する場合は過熱に注意が必要です。

これらの注意点を守ることで、安全に接続を行い、システムの正常な動作を確保できます。

mpptチャージコントローラー

まとめ

ここまで、ソーラーチャージコントローラーの接続手順や注意点について詳しく解説してきました。正しい接続方法を理解し、安全に作業を行うことで、太陽光発電システムの効果を最大限に引き出すことができます。

もし動画や手順についての質問があれば、コメント欄にお気軽にお寄せください。また、最新の製品情報やお得なキャンペーンについては、ぜひ当社の公式サイトをチェックしてください。

あなたのソーラーパワーライフがより充実したものとなることを願っています!
