リン酸鉄リチウムイオンバッテリーのバランス調整方法

バッテリーバランス調整（セルバランス）は少し専門的に聞こえるかもしれませんが、実はリン酸鉄リチウムイオンバッテリー（LiFePO4バッテリー）を長く、安全に使うために欠かせないプロセスです。
太陽光発電の蓄電池、キャンピングカー、EV（電気自動車）、あるいはDIYの直列バッテリーシステムまで、日本でも多くの場面で必要とされています。

本記事では、

● バッテリーバランサーがなぜ重要なのか

● 不均衡セルのリスク

● セルバランス調整の具体的な方法

● バッテリー直列システムでの注意点

をわかりやすく解説します。

① バッテリーバランス調整とは？

セルバランス調整とは、バッテリー内部の各セルの電圧や充電状態を均一に保つ作業のことです。
これにより「あるセルが過充電」「別のセルが未充電」といった状態を防ぎ、寿命の短縮や性能低下を避けられます。

特にLiFePO4バッテリーのようなリン酸鉄リチウムイオンバッテリーでは、適切なバランス調整が長寿命化の鍵となります。

② バランス不良セルが引き起こすリスク

■ セルの早期劣化

容量の小さいセルはすぐに満充電に達し、過充電状態になりやすく、結果として不可逆的な性能劣化が進みます。

■ 安全性の低下

過充電や発熱が進むと、最悪の場合「熱暴走」により発火・爆発の危険性があります。LiFePO4は比較的安全な化学特性を持ちますが、それでもリスクは無視できません。

■ 動作範囲の制限

BMSによるセルバランス調整

多くのバッテリーはBMS（バッテリーマネジメントシステム）を搭載していますが、直列バッテリーシステムではモジュール間のセルバランス調整までは行えません。その結果、電力出力が低下したり充電頻度が増えるケースがあります。

■ バランス調整が必要なサイン

● 充電完了しない／充電が異常に遅い

● 使用可能時間が短くなった

● バッテリーが異常に発熱する

● BMSの警告ランプが点灯する

③ バッテリー寿命を延ばすバランサーの役割

バッテリー寿命を延ばすバランサーの役割

バッテリーバランサー（セルバランサー）は、セルの充電状態を均等に保ち、以下を実現します：

● セルの過充電・過放電を防止

● 充電効率を最適化

● 有効容量を最大化

● システム全体の寿命を延長

つまり、セルバランス調整は「バッテリー寿命を決める要」と言えます。

④ バッテリーセルのバランス調整方法

■ アクティブバランス方式

● コンデンサ方式：高電圧セルのエネルギーを一時的に蓄え、低電圧セルへ移す

● インダクタ方式：エネルギーを効率的に転送し、熱損失を最小化

→ 高効率システム（EVや大容量蓄電池）に向く

■ パッシブバランス方式

● 抵抗方式：高電圧セルの余剰エネルギーを熱として放出

● シャント方式：一部の充電電流を迂回させて均等化

→ シンプルで家庭用や小規模システムに適する

■ ソフトウェア方式

● SOC監視：BMSでリアルタイムにセル電圧を監視

● アルゴリズム補正：予測モデルで事前にバランスを最適化

→ 太陽光発電システムや最新型スマートバッテリーに活用

⑤ 実践的なバランス調整手法

方法1：内蔵バイパス回路付きバッテリーを選ぶ

高性能リン酸鉄リチウムイオンバッテリーには、セルバランサー機能が標準搭載されている製品があります。これを選ぶことで、手間を大幅に減らせます。

例えば、LiTime 12V 100Ah Bluetooth＆ヒーター付きリン酸鉄リチウムイオンバッテリーは、バッテリー内部にセルバランス機能を備えており、自動的に各セルの電圧を均一化できます。さらに、Bluetooth 5.0に対応しているため、専用スマートフォンアプリからバッテリーシステムの電圧・残量・温度などをリアルタイムで監視可能です。これにより、ユーザーはより簡単かつ安心してバッテリーの状態を管理でき、寿命延長や安全性向上に直結します。

LiTime Bluetoothバッテリーおすすめ、内部にセルバランス機能を備え

方法2：手動でバランス調整する

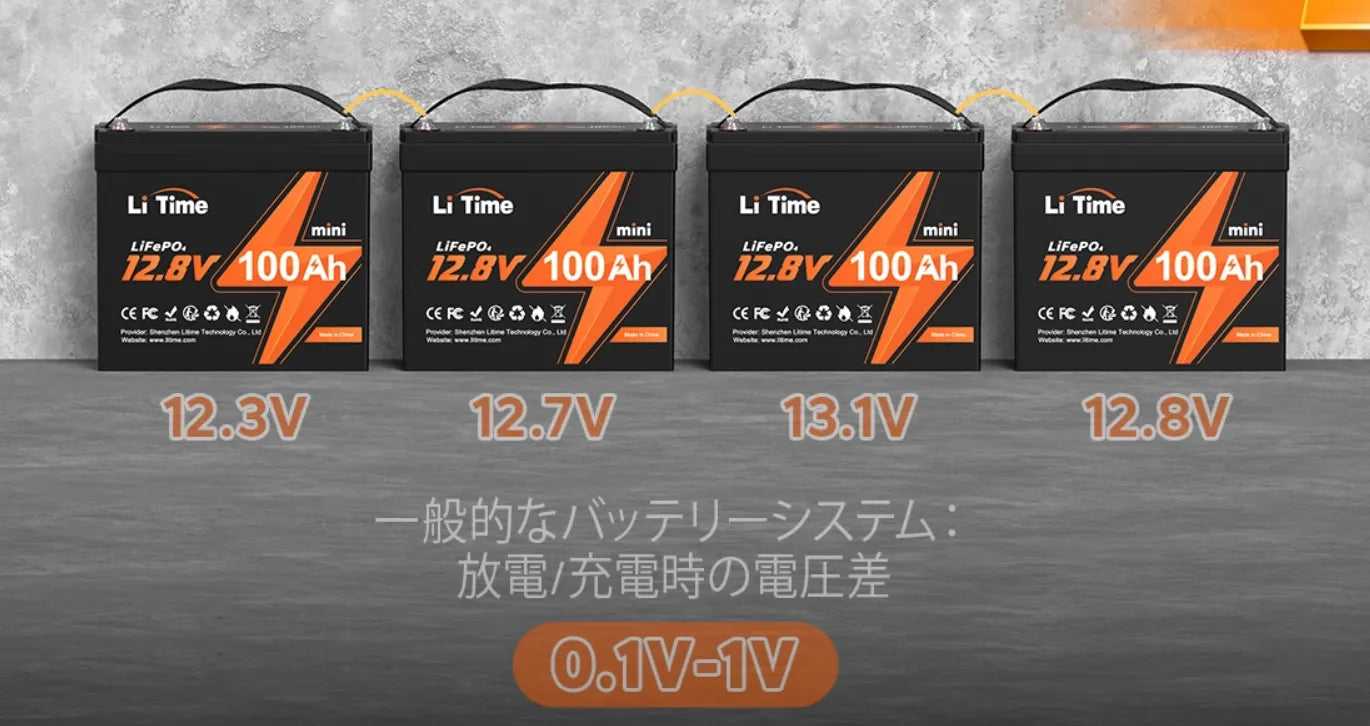

複数のバッテリーを直列接続する前に：

1. 各バッテリーを個別に満充電

2. 電圧差が0.1V以内になるよう確認

3. 並列で12〜24時間休ませ、自然に均等化させる

方法3：外付けバッテリーバランサーを使用する

バッテリーイコライザーや外付けバランサーは、後付けでセル間の電圧を自動調整でき、DIYパックやセル交換後にも便利です。

※ LiTime バッテリー直列用バランサーは、24V・36V・48Vのバッテリーバンクに対応し、車中泊やキャンピングカー、オフグリッドシステムなど幅広く活用可能です。逆極性保護・高温保護を搭載し、接続バッテリー間の電圧差を自動で調整、効率的にセルのバランスを保ちます。

LiTime バッテリー直列用バランサーおすすめ

⑥ バッテリーを常に健康に保つコツ

● 定期チェック：半年ごとに電圧確認

● 深放電を避ける：完全に使い切らない

● 専用充電器を使用：LiFePO4対応充電器が最適

● 使用後は冷却：高負荷後すぐに充電しない

よくある質問（FAQ）

Q1. どのくらいの頻度でバランス調整が必要ですか？

ご使用環境によって異なりますが、目安としては半年に一度の点検をおすすめしています。もし「充電が遅い」「容量が落ちてきた」と感じた場合は、早めに確認すると安心です。

Q. バッテリーを充電しながらバランス調整することは可能ですか？

はい、可能です。多くのBMS（バッテリーマネジメントシステム）は、充電中に自動でセルバランスを取る仕組みを備えています。

ただし、複数バッテリーを直列接続している場合は、外付けのバッテリーバランサーを使うとより安定します。

Q. もしバランス調整をしなかったら、どうなりますか？

セルごとの電圧差が大きくなり、寿命の短縮や容量の低下につながります。さらに進行すると、過充電や過放電が起きやすくなり、最悪の場合は発熱や発火リスクにもつながります。

安全にお使いいただくためにも、定期的なチェックを強くおすすめします。

まとめ

バッテリーのバランス調整は、リン酸鉄リチウムイオンバッテリーを安全かつ長持ちさせるための必須作業です。
セルバランサーやバッテリーバランサーを活用し、正しい充電習慣を守ることで、システム全体の寿命を大きく延ばせます。

少しの手間をかけるだけで、後々の大きなトラブルを防ぐことができます。
