家庭用バッテリーの接続方法を解説！安全効率の電力システム構築

電力を効率的に管理し、災害時やオフグリッド生活を支えるためには、バッテリー、充電器、そしてインバーターの正しい接続が欠かせません。これらのデバイスを適切に接続することで、安定した電力供給が可能となり、より安心して生活を送ることができます。

この記事では、バッテリー・充電器・インバーターをめぐり、それぞれの役割や接続方法について詳しく解説します。

バッテリー・充電器・インバーターの役割

バッテリー

バッテリーは電気エネルギーを蓄える装置であり、家庭やオフグリッド環境において非常に重要な役割を果たします。電力が必要な時に、バッテリーに蓄えられた電力を使ってさまざまな家電や機器を動かします。特に、停電や災害時に備えたバックアップ電源として、または太陽光発電システムと組み合わせた再生可能エネルギーの貯蔵手段として利用されます。

バッテリーについて

具体的な役割：

電力の貯蔵：太陽光発電のような再生可能エネルギーからの電力を蓄えることで、昼間に発電された電力を夜間や曇天時に使用するために備えることができます。
停電時のバックアップ：停電が発生した場合でも、バッテリーがあれば電力を確保でき、冷蔵庫や通信機器、照明などの重要な家電製品を継続的に稼働させることができます。
ピークシフトの実現：電気代が高い時間帯の電力消費を削減するために、電力のピークシフト（電気料金が安い夜間に充電し、昼間に使用する）を行うことができるため、電力代の節約に役立ちます。

バッテリーを適切に活用することで、電力供給を効率的に管理し、災害時やオフグリッド環境でも安定した電力供給を実現することができます。特に再生可能エネルギーとの組み合わせや、電力需要の変動に対応するために欠かせない存在です。

関連記事：電気代安くする方法！蓄電池で実現！

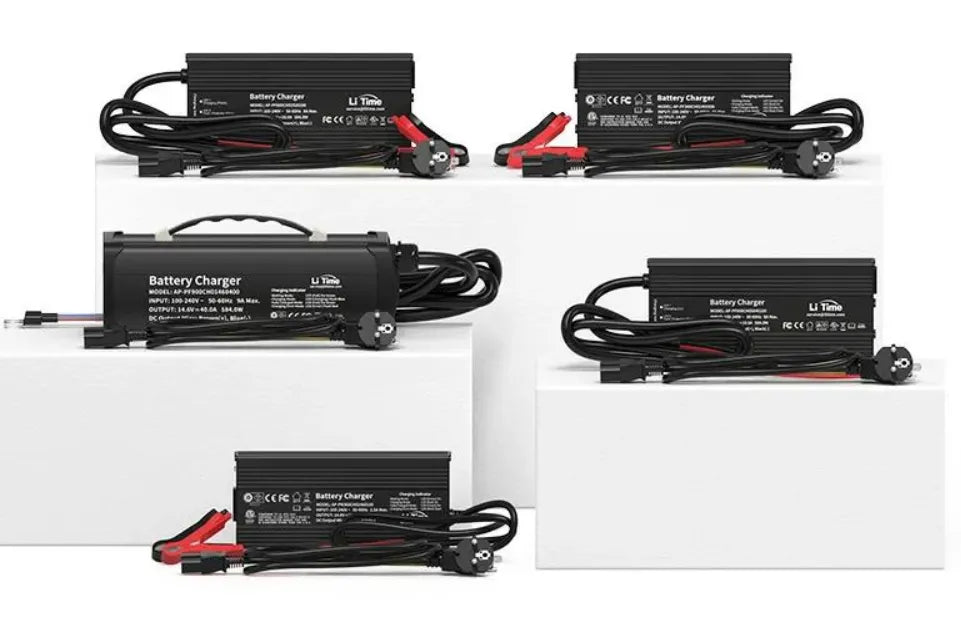

充電器

充電器はバッテリーに電力を供給するための装置であり、通常は家庭用のAC電源から電力を利用し、バッテリーに充電する役割を果たします。これにより、交流電源から直流電源に変換し、安全にバッテリーに電力を供給することができます。LiTimeの充電器は、家庭用のAC電源からエネルギーを効率的に取り込むため、短時間でバッテリーをフル充電にすることが可能です。さらに、バッテリーマネジメントシステム（BMS）を搭載したバッテリーと組み合わせることで、安全で最適な充電を実現します。

バッテリーの充電器について

具体的な役割:

安全な充電管理：バッテリーが過充電をしないように、充電器は適切な電圧や電流で充電を管理し、バッテリーを最適な状態に保ちます。

インバーター

インバーターは、バッテリーに蓄えられた直流（DC）電力を家庭用の交流（AC）電力に変換する装置です。ほとんどの家電製品は交流電力で動作するため、バッテリーからの電力を直接使用することができません。そのため、インバーターが直流を交流に変換し、家庭や商業施設での電力利用を可能にします。

例えば、LiTimeの2000Wインバーターは、バッテリーに蓄えられたエネルギーを家庭用の交流電力に変換し、停電時でも冷蔵庫やエアコンなどを継続的に稼働させることができます。さらに、変換効率が高く（85% ~ 95%）、エネルギーの無駄を最小限に抑えることが可能です。

バッテリーのインバーターについて

具体的な役割:

DCからACへの変換：バッテリーから取り出した直流電力を、家庭用電源として利用できる交流電力に変換します。これにより、冷蔵庫、照明、エアコンなどの家電製品を通常通り使用することが可能になります。
電力の安定供給：高性能なインバーターは、電圧や周波数を安定させ、家電製品に適切な電力を供給します。
異常時の保護機能：インバーターは、過負荷や輸出短絡、高温、過電圧・低電圧などの異常が発生した際に、自動的にシステムを保護し、家電製品やバッテリー自体を守ります。

バッテリー、充電器とインバーターの役割の連携

これらの機器は、それぞれ異なる役割を持ちながら、連携して機能します。

充電器がバッテリーに充電を行います。
バッテリーに蓄えられた電力は、インバーターを通じて家庭用の電力として利用できるように変換されます。
バッテリーは安定した電力を供給し、バックアップとして活躍します。

これらの一連の連携により、家庭や事業所で必要な電力を確保できる持続可能なエネルギーソリューションが実現します。接続方法のステップバイステップガイド

バッテリーと充電器の接続手順

ステップ１：充電器の選定

バッテリーに適した充電器を選び、充電器の電圧と電流がバッテリーに対応しているかを確認してください。充電器のタイプとバッテリーの適合をしっかりと確認してください。例を挙げると、LiFePO4 バッテリーを充電する場合は、LiFePO4 専用充電器が必要となります。

ステップ２：バッテリーの設置

バッテリーを安全な場所に設置し、そしてバッテリーのプラス（+）端子とマイナス（-）端子にを接続します。

充電のためのバッテリーの設置

ステップ３：充電器の接続

充電器のプラグをバッテリーに接続します。
充電器の電源を接続し、充電を開始します。

充電器の接続

ステップ４：確認・テスト

バッテリーが正常に充電されていることを確認します。

例えば、LiTimeの充電器は、LEDの色の状態で判断することができます。もしLED 赤で常時点灯の場合、それはバッテリーが充電中を示しています。

バッテリーの充電状態を確認

充電後の取り扱い

充電が完了した状態を確認したら（例：LiTimeの充電器のLEDが緑色に常時点灯している場合）、充電器の電源を切って構いません。
充電後のバッテリーは熱を持つ可能性があるため、取り扱いには十分に注意してください。

バッテリーとインバーターの接続手順

ステップ１：インバーターの選定

使用する機器の消費電力に応じて、出力電圧と出力電力（W）がバッテリーに適したインバーターを選定してください。

ステップ２：インバーターの接続

インバーターの入力端子（バッテリー接続部分）に、バッテリーのプラス（+）とマイナス（-）端子を接続します。
インバーターにAC電源を接続し、インバーターを起動します。

インバーターの接続

ステップ３：インバーターの起動

ケーブルがしっかり接続されていることを確認したら、インバーターの電源をONにします。※ LiTime のインバーターならでは、電源を入れると、キュン！という音とともにインバーターが起動し、液晶画面が点灯します。

💡充電や給電する際は必ず厚手のゴム手袋と保護メガネを着用し、周囲に子供やペットがいないことを確認してください。また、使用前に製品の説明書をよく読み、安全でスムーズな接続・使用体験を心がけてください。

まとめ

バッテリー、充電器、インバーターの正しい接続方法は、安全かつ効率的な電力システムの運転に重要です。本ガイドの手順に従うことで、安定した電力供給が実現し、災害時やオフグリッド環境でも安心して電力を活用しましょう！

LiTimeでは、皆様のエネルギーソリューションをより効果的にするため、充実したサポート体制を整えております。ご質問やご相談があれば、お気軽にお問い合わせください。
